非致冷128x128pixels 中红外相机基于传感器的摄像机，具有128×128分辨率，并具有GigE VISION接口和GenICam兼容，每秒采集速度高达4000张图像；CMOS传感器真彩工业摄像机是一款 7100 万像素的彩色数码专业相机，专为满足苛刻的终端用户而设计，尤其是在图像质量、生产力和性能方面。
J9九游会一站式供应各种类型的中红外相机，非制冷中红外相机，高速成像相机，红外成像监测系统,太赫兹相机,非制冷太赫兹相机,太赫兹相机成像仪,太赫兹成像相机,太赫兹成像仪,太赫兹红外照相机,CMOS传感工业相机,工业相机，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系J9九游会的产品经理！
产品特性
高速128x128像素红外相机，帧速率高达每秒4000张
可配置的ROI窗口（允许更快的帧速率）
高性价比和可靠性确？稍诠ひ4.0产线中使用
多种工业应用: 如机器视觉、添加剂制造、工业过程监控、气体检测、光谱学、玻璃制造质量保证、无人机等。
典型应用
添加剂制造业
工业过程监控
机械视觉
气体和火焰检测
光谱学
玻璃制造质量保证
科学研究
汽车工业
家电制造业
冶金和钢铁工业
石化工业
玻璃制造业
产品参数
探测器类型VPD PbSe FPA 数字接口，自然冷却
像素128*128
像元50um
光谱范围1-5um
峰值波长3.7um
积分时间10-1000us，可选
A/D质14位
数据接口GE ： V2.0，多用途DI/DO连接器（触发输入/输出）
帧频2000Hz全像素
ROI开窗可实现更高帧频和闪拍
预热时间小于10s
供电以太网供电8W或者12VDC
机械接口M3/M4
尺寸66x62x62 mm, 400 g
镜头S-mount,10.5?x10.5?, f/1.1, 35 mm, 手动对焦；15.2? x 15.2?, f/1.2, 24 mm，可选
软件采集可视化软件
最小测温100°C
| 型号 | STN-16K | STN-16K+ |
| 最大帧速率 | 2000帧每秒 @ 128×128 使用嵌入式ROI窗口功能可提高帧速率 | 4000帧每秒 @ 128×128 使用嵌入式ROI窗口功能可提高帧速率 |
| 窗口模式 | 128×128/ 64×64 (FPA中心) /32×32 (FPA中心) /1×128 (FPA中心) | ROI的大小和位置：可通过软件配置 |
| 采集方式 | 128×128:隔行模式,64×64, 32×32, 1×128: 快照获取 | 所有模式: 快照获取 |
| NUC 修正表 | 软件修正 | 硬件修正 (4个存储表) |
| 数据传输模式 | RAW 数据， 14位t | 可。酣C原始数据，14位/–NUC校正，16位/–高速模式RAW/NUC:12位 |
产品特性
非制冷中红外相机，防护等级IP67，带工业USB连接和1kHz帧速率。
尺寸小、价格低、集成方便。
典型应用
工业过程监控（焊接，切割等）
工业自动化
激光加工监控
气体和火焰检测
机械视觉
OEM工业集成
汽车工业
家电制造业
冶金和钢铁工业
玻璃制造
石化工业
产品参数
型号：STN-1024
工业用小型非制冷红外MWIR相机
探测波段：MWIR（1-5um）
检测峰值波长：3.7um
焦平面分辨率：32x32（1024像素）
用于1-pt偏移校正的快门
集成时间：通过软件调整（100-500 us）
最大帧速率：1000Hz（低频也可）
快照图像采集
电气接口：USB供电，背部装有工业级M12迷你USB连接器（可。毫悠髟诘撞浚
通信接口：USB 2.0，高速（高达480 Mbps）
数据传输：原始数据，10位
镜头：f=24mm，f#1.2，视场10.2°×10.2°（IP67防护等级）
可选镜头：f=48mm，f#1.6，视场5.1°×5.1°（IP67防护等级）
集成温度传感器
尺寸（mm）：98.0（长）x 49.5（宽）x 61.0（高）（背面连接器）
体重：250克
最低检测温度：100°C
防护等级IP67的金属外壳带CS光学接口
水封和DLC涂层可用于恶劣环境
软件包括：NIT软件套件（可视化软件采集）
可提供定制软件开发的DLL
工业加工在线红外成像监测系统
持续监测和测量熔池和热影响区（HAZ）几何形状
确保质量监控
允许同轴集成和离轴操作
独立运行
二级警报配置，PC数据记录
主要应用：激光焊接、激光熔敷、熔覆、微波辅助焊等
| 型号 | STN-I3MS |
| 组件 | 带实时处理电子设备和水锁接线盒的红外摄像机、多I/O电缆（3米）、24V直流电源；用于系统配置、数据记录和日志文件分析的软件包；用于光学校准的红外发射器 |
| 制程兼容性 | 激光，氩弧焊, LMD, 激光熔覆, WAAM等 |
| 机械集成 | 同轴和离轴操作。 |
| 激光光学兼容性（同轴集成） | 需要从加工区传输大于1.1um红外信号到光学端口 |
| 输出 | 模拟信号输出 (0 - 10 VDC) 与熔池/热影响区宽度成比例 跨度可配置 |
| 尺寸 (mm) | 红外相机: 88x60x92 mm 连接盒: 124.5x102x28mm |
| 重量 | 0.5 kg |
| 电源 | 24 VDC, 6 W; 含电源 |
| 成像透镜 | CaF2，f=50 mm，f#2.25，带手动对焦机构（其他焦距可。 |
| 机械外壳（相机） | 防护等级IP67带嵌入式散热器的机械外壳，嵌入式水锁，用于空气/水冷却 |
| 机械接口（光学元件正面） | C-mount带埋头螺纹，用于紧密调整 |
| 像素视场分辨率 | 同轴：取决于安装在激光光学系统中的光学系统离轴：视场=3.7°×3.7°（焦距f=50 mm） |
| 红外相机 | VPD PbSe摄像机，64x64像素（像素尺寸：50um） MWIR响应（1-5um），帧速率1000帧/秒 |
| 通讯端口 | 千兆以太网 (RJ-45) |
| 软年 | 采集和配置软件v.1.0；可视化软件v.2.1 |
| 电脑配置最低要求 | 带i5处理器的PC，RAM内存：8 GB 可用硬盘：1 GB，操作系统：Windows 10或更高版本（32/64位） |
| 过程监控配置 | 可选配置：手动、轨道、连续轨道长度（轨道模式）、警报级别、警报延迟激光延迟和自动检测 |
| 指标 | 熔池/热影响区宽度、红外图像、激光状态、警报（2个警报级别） |
| 其他特点 | 激光开/关数字输入（光耦合）；监控报警数字输出（光耦合）； 过程数据记录，圆形和矩形区域（ROI） |
| 配件 | 3-color light pole indicator三色灯极指示 |
连续监测和测量熔池几何形状
全程激光功率闭环控制，确保质量和可重复性
可兼容大多数激光光学元件和粉末
简易机械集成，配置快捷
运行过程中无需重新配置
主要应用：LMD和熔覆
| 型号 | STN-C |
| 组件 | 带实时处理电子设备和水锁接线盒的红外摄像机、多I/O电缆（3米）、24V直流电源；用于系统配置、数据记录和日志文件分析的软件包；用于光学校准的红外发射器 |
| 制程兼容性 | 激光熔覆 |
| 激光光学兼容性（同轴集成） | 需要从加工区传输大于1.1um红外信号到光学端口 |
| 输出 | 模拟信号输出 (0 - 10 VDC) 与熔池/热影响区宽度成比例，跨度可配置 |
| 尺寸 (mm) | 红外相机: 88x60 mm 连接盒: 124.5x102x28mm |
| 重量 | 0.5 kg |
| 电源 | 24 VDC, 6 W; 含电源 |
| 成像透镜 | CaF2，f=50 mm，f#2.25，带手动对焦机构（其他焦距可。 |
| 机械外壳（相机） | 防护等级IP67带嵌入式散热器的机械外壳，嵌入式水锁，用于空气/水冷却 |
| 机械接口（光学元件正面） | C-mount带埋头螺纹，用于紧密调整 |
| 像素视场分辨率 | 取决于安装在激光头上的光学系统和气嘴的直径 |
| 红外相机 | VPD PbSe摄像机，64x64像素（像素尺寸：50um），MWIR响应（1-5um），帧速率1000帧/秒 |
| 通讯端口 | 千兆以太网 (RJ-45) |
| 软年 | 采集和配置软件v.2.0；可视化软件v.2.1 |
| 电脑配置最低要求 | 带i5处理器的PC，RAM内存：8 GB，可用硬盘：1 GB，操作系统：Windows 10或更高版本（32/64位） |
| 过程监控 | 可选模式：自动、手动、 |
| 指标 | 熔池宽度、激光功率、红外图像，激光状态 |
| 其他特点 | 激光开/关数字输入（光耦合）；监控报警数字输出（光耦合）；过程数据记录，圆形和矩形区域（ROI） |
多年来J9九游会一直利用着J9九游会身边围绕着许多不同形式的电磁波：光波、无线电波、微波。太赫兹波（THz）是频率在100GHz到10THz之间的电磁波。太赫兹辐射位于微波和红外光谱区域之间。
太赫兹辐射因其独特的性质，可以穿过各种各样的非导电材料。它们能量低（~4.1 meV）且非电离，对人体无害。因此J9九游会可以利用太赫兹成像技术在食品、工业、医药等各个领域进行无损检测。太赫兹波还能被一些液体如水吸收，这种特性可以用来测量各种物体的内部湿度。太赫兹波段的范围从100GHz到10THz。在这些频率下，电磁波具有一些非常独特的特性：
这种波段可穿透塑料、陶瓷、木材和织物等非极性材料；
这种波段可被水分高度吸收；
使用到的能量非常低，并且这种波段是非电离的
通过这台太赫兹成像仪，你可以透视很多材料，此特性使其成为开发无损检测解决方案的理想选择，它可用于检测和检查木材、纸张/纸板、聚合物和塑料、陶瓷、复合材料、植物、食品中的缺陷，以及评估这些材料中的湿度。
更重要的是，因为太赫兹波是非电离的。它对人体没有危害，也使这项技术成为非损伤测试（NDT）X射线解决方案的一个有力的替代品。
产品应用
太赫兹源的特性
无损检测
生命科学
科学仪器
产品优点
视频速率
高灵敏度
高分辨率
大范围

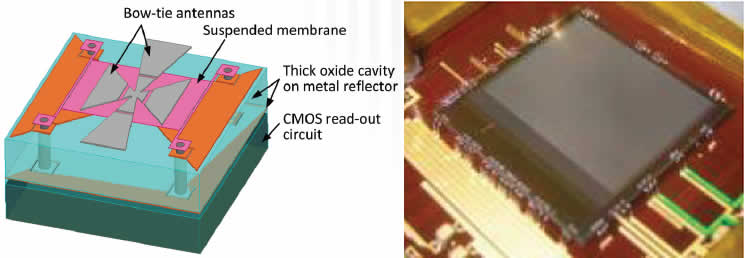

微测辐射计像素结构和天线耦合，微测辐射热计阵列传感器建立在CMOS ROIC上。
实验室：太赫兹光束特性
太赫兹相机是所有研发太赫兹波领域的实验室和研发机构必不可少的工具。可探索太赫兹在各种应用中的潜力，如医学成像、肿瘤学等。广泛的覆盖范围（(0.1THz to 5THz）加上无与伦比的测辐射热传感器灵敏度使得太赫兹相机成为一个用于太赫兹激光源的可视化/鉴定的完美工具。
NDT/质量控制
此外，J9九游会的太赫兹相机可以非常方便地对各种工业中使用的先进材料进行无损检测和工业质量控制。THz无险成像技术可以看到很多不可透视物质材料的内部缺陷。
J9九游会的非接触式THz穿透成像系统可以通过观察材料，实时检测生产过程中零件内部的制造缺陷或材料缺陷。太赫兹成像技术是工业加工中检测材料如塑料，陶瓷，复合材料，聚合物，木材，纸板和纸张，纺织和纤维，皮革等等的最有效的工具。
易于操作的控制软件
通过USB3直接接入
动态黑色参考
照明校正
软件开发工具包
提供LabVIEW驱动程序
产品特性
| 型号 | STI-TZP | STI-TZF |
| 灵敏度 | 20 pW/ 每像素 | 30 pW/ 每像素 |
| 光谱范围 | 0.1 - 5 THz | |
| 传感器 | 320x240320x240像素微测辐射非制冷技术 | |
| 传感器窗口 | HRFZ -双面氩处理硅 | |
| 像素大小 | 50 μm | |
| 帧速率 | 25 Hz | |
| 原始数据深度 | 16 bits | |
| 供电电压 | USB 3.0 | |
物镜范围
| 型号 | Lens x0.25 | Lens x1 |
| 材料 | HRFZ – 硅 | HRFZ – 硅 |
| 频率范围 | 0.1 - 5 THz | 0.1 - 0.8 THz |
| 放大倍数 | x0.25 at 200 mm | x1 at 100 mm |
| 焦距 | 50 mm | 50 mm |
| 孔径 | F/0.8 | Numerical Aperture: 0.3 |
| 视场 | 64x48 mm at 200 mm | 16x12 mm at 100 mm |
| AR镀膜 | Parylene C | Parylene C |
